Преобразователь напряжения ПН-12-1,5, 10-50/12-15В, 1,5А

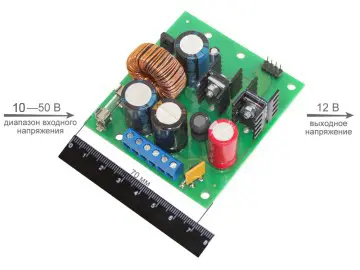

ПН-12-1,5 (встраиваемый модуль на печатной плате размером 80х70x40 мм) преобразует нестабилизированное входное напряжение от 10 до 50 В постоянного тока в выходное стабилизированное напряжение 12…15 В постоянного тока для питания нагрузки с током потребления до 1,5 А * При удаленном питании преобразователя от ИБП существует ограничение максимальной длины линии питания, зависящее от выходного напряжения ИБП, сечения проводов и суммарной мощности нагрузок. Предельно допустимые значения длины линии от ИБП до преобразователя при токе нагрузки 1,5 А приведены в таблицах: Lmax, м для ИБП 24 В площадь сечения провода, мм2 0,5 0,75 1 1,5 2,5 Lmax 39 58 78 117 195 Lmax, м для ИБП 48 В площадь сечения провода, мм2 0,5 0,75 1 1,5 2,5 Lmax 59 88 118 176 294 Особенности. ПН-12-1,5 обеспечивает возможность плавной подстройки выходного напряжения защиту нагрузки от неконтролируемого повышения выходного напряжения при случайной неисправности в схеме преобразователя электронную защиту от короткого замыкания без отключения защиту от переполюсовки защиту от повреждения входного провода при случайной неисправности в схеме преобразователя индикацию светодиодом наличия выходного напряжения Платы ПН могут быть встроены в любой источник бесперебойного питания при помощи входящей в комплект липкой ленты, либо размещены отдельно в ответвительной коробке типа ЕС 400 С4R с защитой класса IP55 ПН-12-1,5. Технические характеристики Входное напряжение, В 10,0…50,0 Выходное напряжение, В 12 Диапазон регулировки выходного напряжения, В 12,0…15,5 Номинальный ток нагрузки, А 1,5 Габаритные размеры, мм 70x80x40
