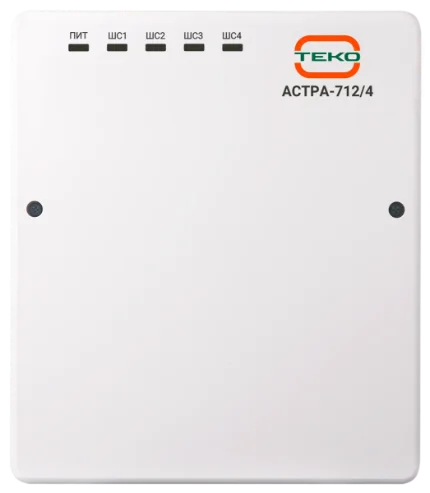

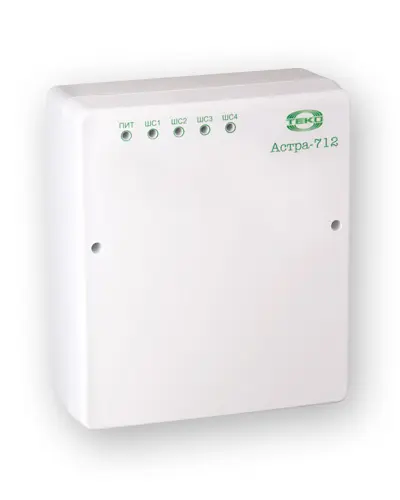

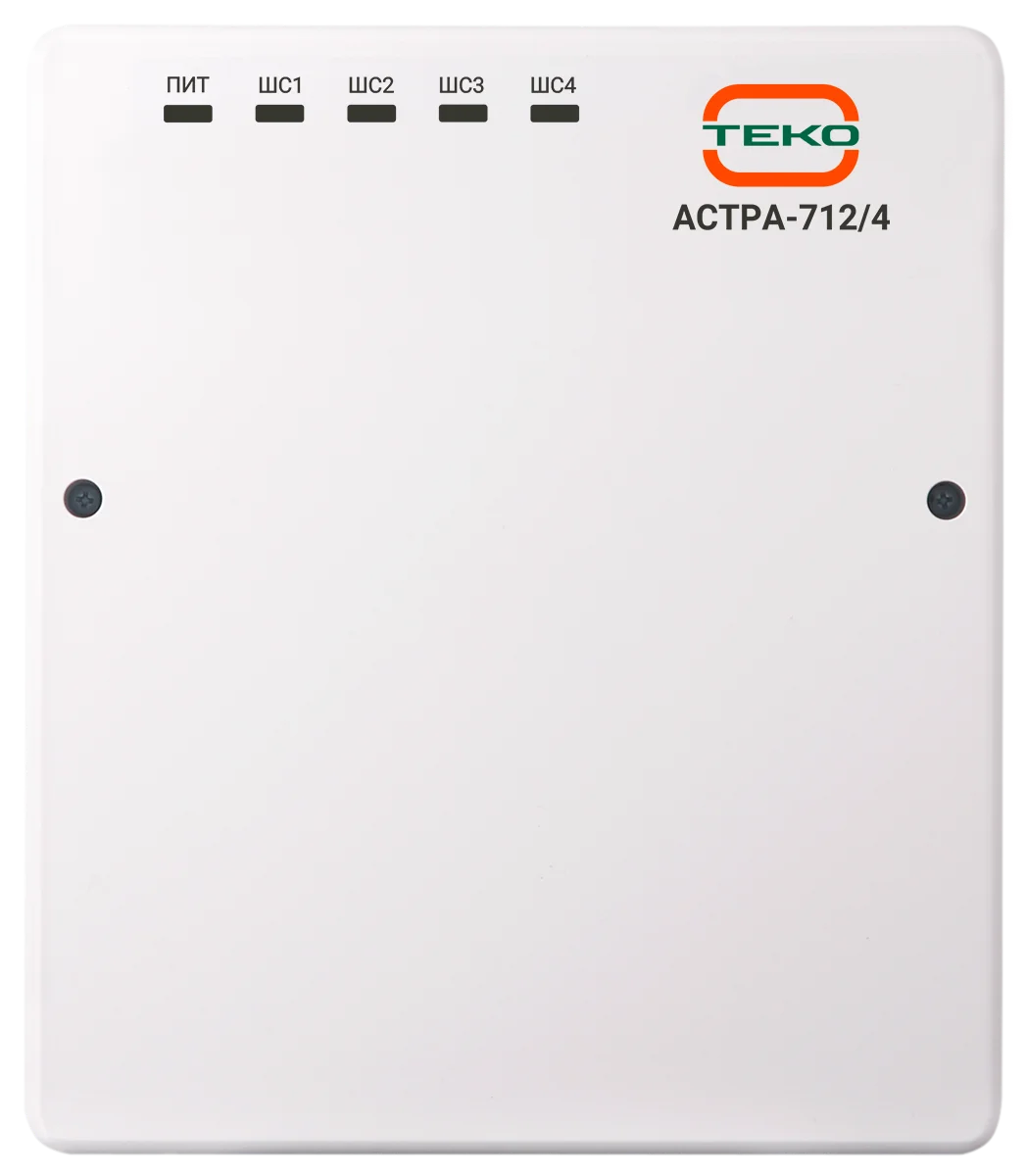

Прибор приемно-контрольный охрано-пожарный Астра-712/4

Назначение: контроль состояния 4 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями; управление средствами оповещения; выдача тревожных извещений на ПЦН через релейные выходы; выдача информации по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, коммуникатор GSM Астра-882, радиопередающее устройство РПД Астра-РИ; обеспечение питающим напряжением активных извещателей и других устройств. Основные данные постановка на охрану/снятие с охраны осуществляется: - с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК. - с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки); обеспечивается работа ШС по типам "охранный " или "пожарный". В ШС могут быть включены: - извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание; - пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В; контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится; контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание "; силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ; установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор: - режима настройки (перемычки или ПК), - отключение линии расширения, - способа постановки на охрану (ТМ или КН), - режима работы в линии расширения (ведущий - ведомый), - включение режима автоперевзятия, - выбор режимов работы ШС ( "охранный " - "пожарный "), - времени задержки на вход/выход; наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК: - выбор набора необходимых функций (ПО Flasher), - определение режимов работы выбранного набора функций (ПО Pconf-712); подключение к ПК обеспечивается модулем сопряжения Астра-982 или Астра-983; приборы не предназначены для использования в составе систем автоматического управления пожаротушением. Технические данные Питание от: - сети переменного тока частотой 50 Гц напряжением 187÷242 В - АКБ напряжением 12÷14 В Параметры ШС: - напряжение на клеммах ШС в дежурном режиме от 9 до 14 В - ток короткого замыкания по ШС 20±0,3 мА Время интегрирования ШС: - охранный 70±10 мс - пожарный 300±30 мс Сопротивление ШС: - "норма" от 3 до 5 кОм - "нарушение" охранный от 0 до 3 или более 5 кОм - "нарушение" пожарный от 1,5 до 3 или от 5 до 12 кОм - "неисправность" пожа…
